カテゴリ:AUDIO( 111 )

サランネット工作(ジャージ張り)

 一昨日の工作、サランネットの枠が出来上がったので、ジャージを貼り付けました。 前回、エレボイの写真でさわりを一寸紹介してます。

 その続きで、部分々々の写真をあげていきます。
 先ずは、お出かけセットminiの枠を着色。 関ペのnuroを使いましたが、下地がイマイチで汚しを入れたみたい...
 枠のサイズが一番小さいので作業が大変! この写真だと、前後方向に引っ張りながら左右も若干引っ張って張っていきます。 接着剤はボンドG-17を使用。 原点に帰っています。

 以前はG-17が黄色なので、ネットから染みた場合そのまま色が出てしますので、無色系のボンドに切り替えていましたが、接着力が若干劣るので貼り付けが甘いと剥がれるのです。 その点G-17は強力で、張った後版画に使うローラーで押さえると、いい感じにつきます。
 これが、あまり見られたくない裏側の図! 全て張り終えていますね。 左上がそのお出かけセットminiのもの。
 表はこうなります。 いや~! 遠目の美人!! そして...
 裏にベルクロのメスを貼り付けます。

 SCAN-SPEAKは...
 従前はこれ...
 本体にベルクロ-オスを張り付けて、こちらもステープラーで剥がれ止め養生をして... 出来上がりを張り付けると...

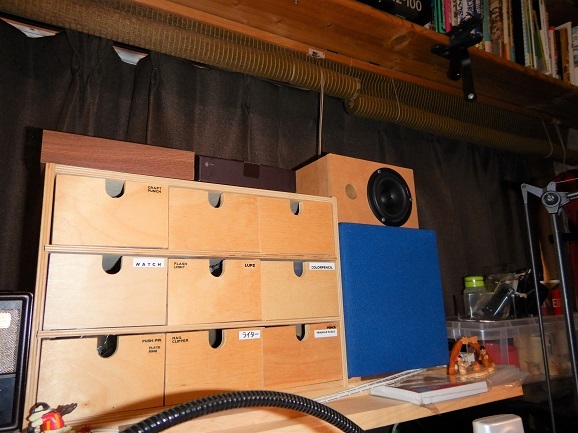

 アクエリアスになったかな? 75点! お出かけセットminiは...
 従前がこれ...
 工作自体は60点だけど、出来上がりは80点!! でも、ラジカセみたい! そうそうつまみは風邪薬のキャップです。 お出かけセットminiのオーナーの皆様、このカラーリングはおすすめです。

 そして...

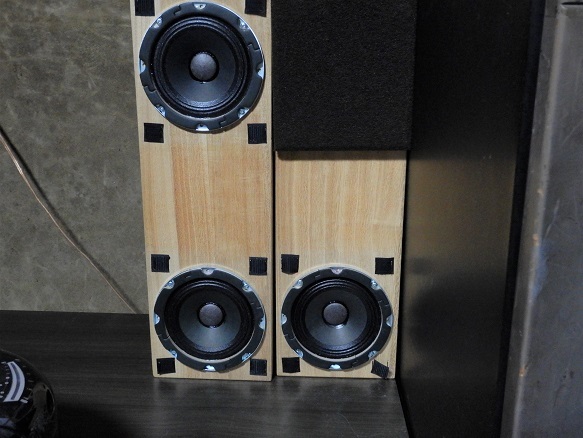

 事の起こりはここから... エレボイも本来の姿に戻りました。 でも、ソース系は土のアンプから来てるんですねえ。

 これにて一件落着の、年収めAUDIO工作でした。












[PR]
by moccinocraft | 2017-12-24 18:54 | AUDIO | Comments(0)

サランネット工作(枠⓶)

 昨日までのサランネットの枠部分の工作。
 今日も昼間でも寒く、とはいえ陽があたっていると作業もしやすいので作業励行!=数日間同じ感じの陽気です。

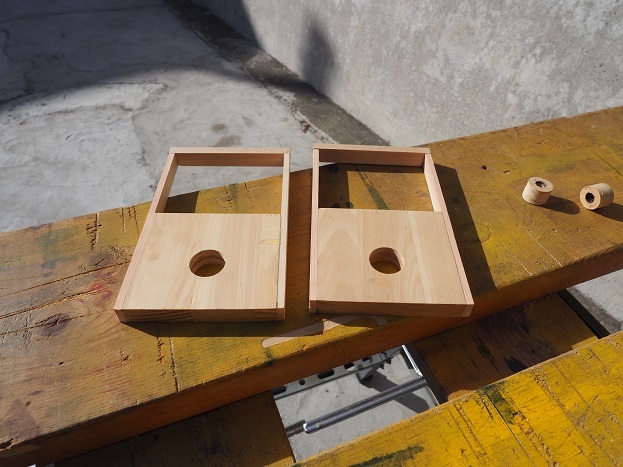

 エレボイとSCAN-SPEAKの貼り合わせは終わってますので、細かな加工や修正をすべく、先ずはSCAN-SPEAKのバスレフポートの通過穴を空けます。
 続いて、エレボイの枠の擦りつけをして...
 それから...
 SPのザグリを入れるべく、近いサイズのCDで外寸のみ合わせてざっとケガキを入れます。
 ザックリ削ったら、サイドに竹釘を入れます。(バーべQ用の串を使用!)44バドミントン
 竹釘を均して...
 完成! と思ったら、左のSCAN-SPEAK用のグリルのザグリを忘れていました。 明けて、作業をして...
 撮影位置が右に移りましたが、SCAN-SPEAKのSPにぴったしマウントしてます。 左のエレボイ用も、CDのオーバーレイでは曲率が少なかったか、一部フレームに当たったため、U-BIX(懐かしい~!確か内田洋行ブランド?)のトナーボトルに紙やすり♯100を張り付けた、特製円やすり(直径100㎜Φ)でゴシゴシ削りましたので、いい感じに仕上がってます。

 後は、お出かけセットmini用の枠づくりを残すのみ!












[PR]
by moccinocraft | 2017-12-18 17:48 | AUDIO | Comments(0)

サランネット工作(枠①)

 先日に続いて、昨日の工作。 他の作業と同時進行のため、少しずつしかできません。
 材を切り分けます。 ここまでは、ソウガイドが有るので電動工具を使うぐらい楽!

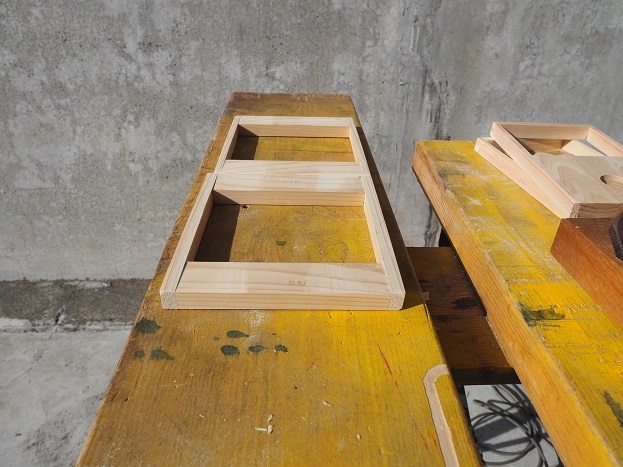

 エレボイ用は、2枚の板材を細い板材だけで挟みこむだけなので、比較的楽に整形できます。
 SCAN-SPEARK用は大きな一枚を挟むまでは同じ。 額縁の上の鴨居の部分は二枚相継にしますが、簡単なようで実は大変!

 すでに半分カットしてあります。 今思えば一個ずつ加工した方が良かったかな?!
 斜めにカットするホントの額縁のつぎ方にはしてないので、大まかな作業でも修正しやすいため、簡単にここまでこぎ着けました。

 ただ、四方二枚相継での作業のお出かけセットミニ用は、恐ろしくて未だ手を付けていません。 今日もエレボイ用とSCAN-SPEARK用の、この後の作業をしましたが、お出かけセットミニ用は又しても後回しです!



[PR]
by moccinocraft | 2017-12-16 18:09 | AUDIO | Comments(0)

サランネット工作(予告)

 昨日の工作下準備、手持ちの3本のSPのサランネットを作成(追加作成)すべく、昨日からぼちぼち作業に取りかかりました。

 SPその1。
 お出かけセットmini。 winds合宿で6セット限定(かな?)のスペシャルモデルで、左上部にwindsスペシャル焼き印が入ってます。 今年の合宿でも比較対象ように持参された方もいらっしゃって、そのminiにはグリルが付いてました。

 そこで、次の合宿でminiがかちあう事は無いとおもいますが、対抗してコテコテのグリルいやサランネットを付けたいと思いました。

 その2。
 続いて、scan-speakの10cm。(上に乗っている方です。)44藍 ドライブアンプはお出かけセットminiの出力を半分頂いて(シリーズ接続)ますが、下のAUDAXの上に載せた時、一体SPに見えるようサランネットを付けようと思った次第。 仏+北欧のアクエリアス(飲み物じゃないですよ)になれるかな...

 その3。
 これ、お出かけセットminiの当日モニター用に作ったエレボイの2054本使い桐SP。 サランネット下二枚はSICA001800ホーンSPに流用したため、裸のままじゃなあ!と追加制作しようと思ったわけ。
 上一枚外したのがこれ(裏側)。 一枚板のザグリかと思ったら4枚貼り合わせでした。(こちらの方が作るの少し簡単!)44し

 で...
 設計図。 左上、お出かけセットmini。 右上、AUDAX。 下、エレボイです。 良く見えない?!

 でもって材料買って来ました。
 でも、使ったのは奥の2本。
 ケガいただけですけど。 真ん中の3cm幅の板は、新品(ブレーナ―)を買ってきたのにもかかわらず、在庫に在ったのを机の脇に見つけて、それも、ブレーナ―のほうは面取りしてあるため使いづらく、結局在庫品採用となりました。

 さあ、これから切るゾウ~!

※ 明日は山の会の忘年会なので記事アップが遅くなりそう...




[PR]
by moccinocraft | 2017-12-10 08:25 | AUDIO | Comments(0)

オペアンプ交換か?

 先日の某大橋さんのオーディオ万華鏡で、オペアンプの比較対照をしてました。 何となく見ていましたが、時間が経つにつれ「どうなんだろう、交換すると?」と、頭の中で色々なシミレーションがグルグルと輪を成してきて...

 交換も簡単だしアンプを買い替える訳でもないから、支出は少ない! と踏んで買いに行きました。
 某オータム・ムーンさんで2,500円なり!

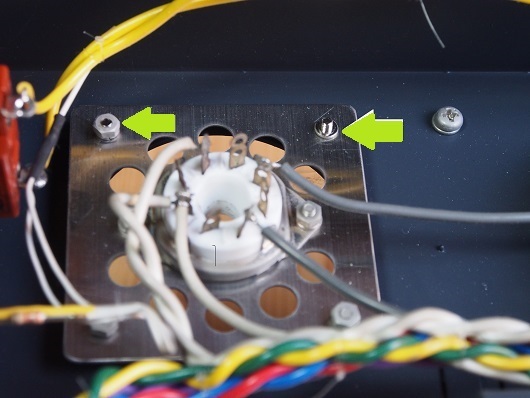

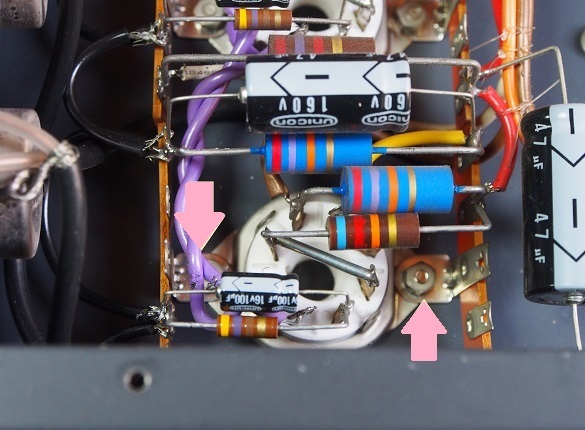

 そして、帰宅するなりオペアンプ搭載のTU-8150SVを切開し...
 黄色の矢印の処に刺さってるオペアンプを交換しよう! と、パッケージを開けました。

 で、注意書きは読んでおこうとA4一枚のマニュアルの一番上に...

「MUSES03 一回路」と...書いてある。 ん?
 そういえば記事のMUSES03の処(画像お借りしています...)に、×2と尾ひれがついていました! これって、モノラルなんだ~!と、今更ながら気づいたわけです。 (更に、今更Ⅱですが、これJRC製なんです。)44コッペパンも...

 でも、買って来ちゃったしな~ぁ!と、困ったモード。 考えること10分! 選択肢は二つ。 MUSES03をもう一つ購入し、×2の状態にするか。 他方、最初から2回路のMUSES01を購入するか。 なんですけどね。

 その10分後に出た答えが、01をもう一個買った場合、上の写真の右端の2個お神楽スタックにすべく、その下駄が必要なので、その必要の無いMUSES01を、某店のウエブショップで購入することにしました!

 ただ~、03が余ってしまうので...

 03も同時購入して、お神楽スタックのパーツは、ゆっくり考え構想を熟成させてパーツを自作する! という事に決定し、午前中ポチしました。
もう一台、エレキットのオペアンプ搭載アンプが在りますからね!





[PR]
by moccinocraft | 2017-12-04 19:07 | AUDIO | Comments(0)

オーディオラックの手直し


 SUB-AUDIO-SYSTEM(SUN AUDIO SV-2A3 ALL RCA TUBE VERSION add 6SN7WGTA・SP=J.B.L K-120そして、ADD CHRIKIT MARK8D ELEKIT TU-8150SV SP BOSE PY-111)

での収納がイマイチ気に入らず、どうしたもんか?! が数年続いています。

 昨日それではいけないと、図面を引き始めました。 でも、作業工程の段取りを考えると、どうも矛盾しているところばかり... そして寝る前に、今あるラックを若干改造すること、と結論付けました。

 今現在がこれ、一番下のはこれでもデジタルアンプなんですよ。(動作不安定のため、使用していません)44す

 そして、左側のアンプは現在PC用のアンプに転用しており...

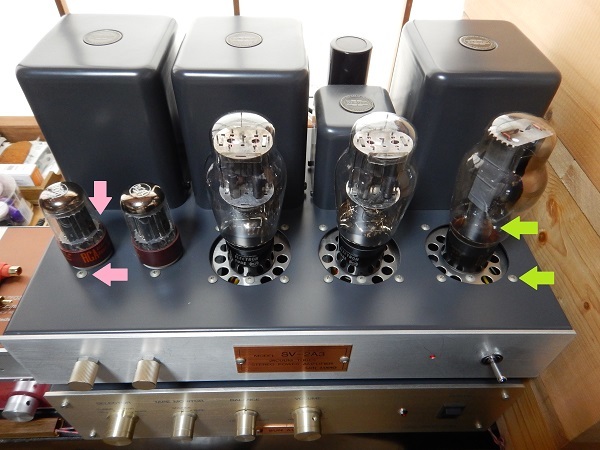

 こちらのSUNAUDIOのアンプを常用しています。
 作業のため全部ばらしました。
 バラす過程で、文字通りラックも殆どバラバラになって、緑矢印の板材も無い「T」の字型にして、この段階では2枚貼り付けたところです。 ちなみに、作業は天地逆で作業しています。
 さらに底板を張って、屋外(車庫)での作業はお終い! ここからタイトボンドがある程度乾くまで養生。

 16:00になって部屋に戻して、天板の悪名高きコーリアンを天辺に貼ったのが...
 これ、と言いながらセッティングも全てお終いになっています。 殆ど変化が無いように感じますよね。 一番下の段が広がっただけ!

 そうなんです、一番下を広げた... これだけで、材料をホームセンターに買いに行き(1×6材一枚+3カット・サイドパネルは在りもので対応)、一日かけて工作しました!!

 そんなわけで、今日は効率の悪い仕事をしました、のですよ~。







[PR]
by moccinocraft | 2017-08-17 18:17 | AUDIO | Comments(0)

オープン型管球アンプのボンネット ③

  オープン型管球アンプのボンネット制作3日目。 と言っても、昨日の事。
 全てのボルトナット締めが終り、ADKのラックにあてがいました。

 ん?
 なんと入りません! あれ、2mm余裕が有り、仕上がりで1mm大きかったから入るわけだけど...

 ちゃんと、斜めになっていないか確かめて、何とか押し込もうとしたのですが入りません!

 それなら、どのくらいサイズが大きいか(と言っても、1mmオーダーの世界です!)、ADKのラックを緩めて、入るところで計測してみようと作業を始めました。 元々、このラック季節の寒暖でボルトが緩みます。 ここら辺で緩めて締め増しする時期でしょうと、ほいほい6角レンチを緩めて... やはり1.5mmぐらいでボンネット(今更ですけど、垂直方向のボンネットなのでグリルですね!)が入っていく様子。
 そして、前板にピッタシ付けた状態で、横に空けるネジ穴は何処が良かろうと、あれこれ見ていたとき...

 ひらめきました!💡(☚切れてるね、コレ)

 このまま両側から締め付ければ、落ちないんじゃない?! 発明は必要の母!! 写真は6角レンチが刺さっていて、もうすぐ締め付けが終わらんとしているところ...

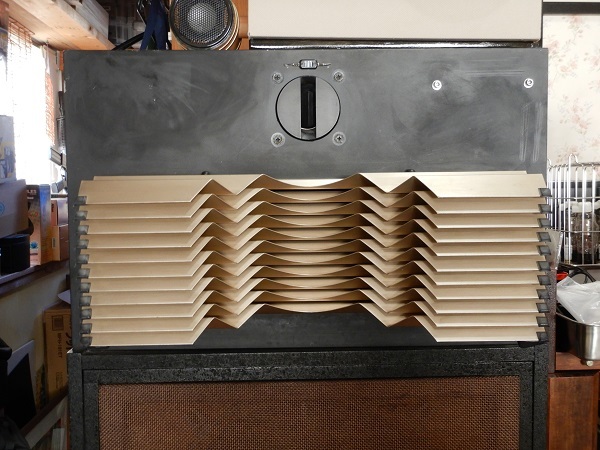

 ネジ止めの様に、しっかり装着されました! ただ、ラックを解体するときには、ずり落ちないように気を付けなければ...
 で、赤ちゃんの手が入るか、シミレーションチェック! 検証の結果、中の管球には手が届かないと判断しました。

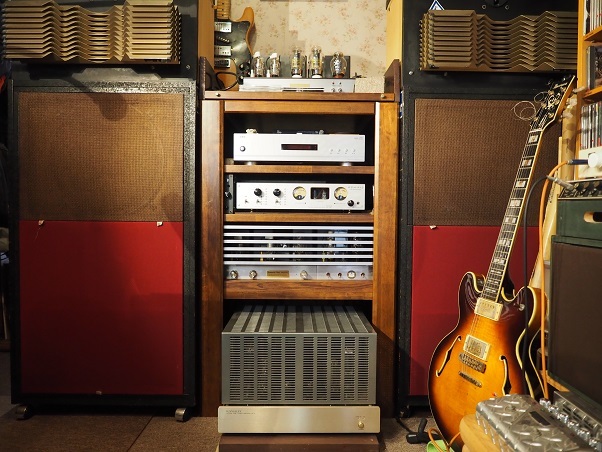

 それにしても、デザインが昭和ですね!(本人シェアーの骸骨マイクのイメージなんですけど...)44♡

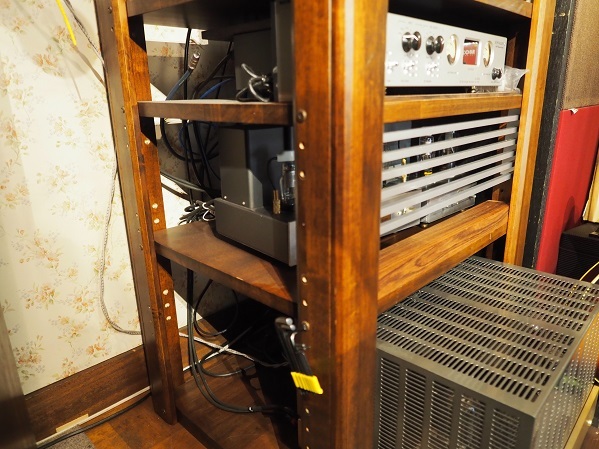

 あと、Cチャンとアンプのフロントパネルの間が離れているので...
 見えますか~? Cチャンの裏からアンプの天板まで、ローズウッドの平板を挟み込んでいます。 これで手は入らない! 後残るはアンプ二つ... 後ろのトランスより管球の方が背が高いんですよ! どしたもんだか...






[PR]
by moccinocraft | 2017-07-08 18:24 | AUDIO | Comments(0)

オープン型管球アンプのボンネット ②

 先日のオープン型管球アンプのボンネットから色々と考えて、構造材を入れてもアミアミでは裁縫並に作るのが難しいと考えたので...
イメージ図!

 アルミのCチャンでルーバーを組んだら?! との発想で、直ぐにホームセンターに走りました。
 1cmのCチャンでも、長さ4m物を買ってきたので車(軽トラ)に余る余る!
 早速切り始めると、地元の日赤担当の女性がやってきて、工作に興味津々!

 「何が出来るんですか~?」 って、却って説明が難しい。 「車のフロントグリルのような...」「でも、車用じゃ無いし。」 その先の説明は長くなるのでカット! で、本来の用件を済ませ...
 約半日かけカット終了。 ガイドソウの直角用ガイドに、無理矢理アルミ鋸(本来は金鋸に使用するモノ)を入れて切り始めたので、少し力加減を間違うと鋸が進まない! 3歩進んで2歩下がるを繰り返すウチに、お昼過ぎになってしまいました。
 午後から穴開け。 Cチャンの背の部分に穴を開け、バリを両側から削ってから、辺長違いL型(20mm×50mm)に位置決め+帳面テープで貼り付けをして、合わせ技でまた穴を開ける... で、時間切れで!
 ここまでで終了!  四隅のみボルトナットで締めてあります。 こちらの面は皿のボルトが入りますので、穴にテーパーをかけてからボルトナットの出番!

 左側のボルトナット加工では、力を入れすぎたため両面テープが剥がれてしまいました。 この辺、何時になっても素人細工の域を脱し得ません! 更に作業は続く~...











[PR]
by moccinocraft | 2017-07-06 19:03 | AUDIO | Comments(0)

オープン型管球アンプのボンネット

 本日のAUDIO工作計画、オープン型管球アンプのボンネットの制作を計画しました。

 孫が出来たときのいたずら予防に、むき出しの真空管を触らせたくありませんので、ぼちぼちと実行してきましたが...

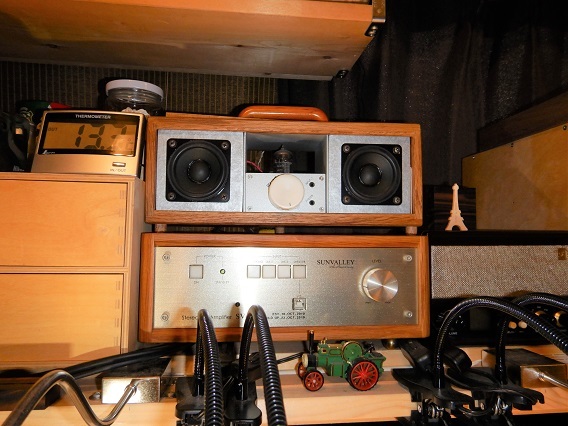

 先ずMAIN-AUDIO-SYSTEMのプリ部(SUN VALLEY SV-310Ⅲ)。 ここはラック自体に覆いを付けてしまおうと思いました。 下のSV-2(2009)はボンネット付きですので、すでにボンネット使用仕様です。

 そして、その別パワーアンプ!
 SV-91B改、こちらはくせ者。 出力管の300Bが、後ろのトランスより背高のっぽのため、かなりテクニックを要するボンネット作りになると観ています。(製作後回し)44す
 そしてSUB-AUDIO-SYSTEMエレキットのTU-8150SV。こちらも同様に余力が余っていたらやる!バージョン。 アルミ板を切り出してスリットを付けるか... と、自分の工作力の無さを棚に上げ、無責任に悩んでいます。

 SUBのMAINーAMP SUN AUDIOのSV-2A3は、去年ボンネットを本社に買い出しに行っており、対策済です。(右上)44藍

 SV-310Ⅲに戻って...
 出来上がりはこのイメージ。横1/4縮小見本なり。

 実際に使うのは...
 このステンレスメッシュ! 丸まっているので判りづらい!!

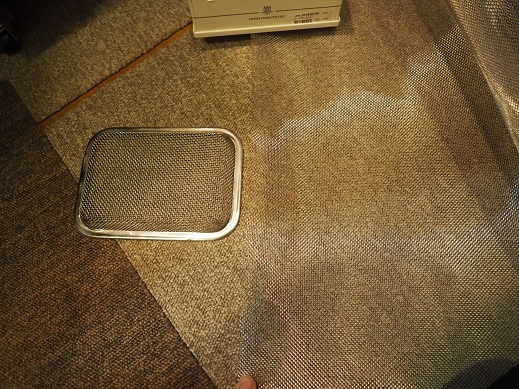

 こちらも、比較しにくいのですが、メッシュの目のピッチは全く同じです。
 ステンレスメッシュの他に用立てたモノは... 上から15mm×15mm×1.5mmt×1Mと2Mの2本と10mm×10mm×1.5mmt×1MのLアングルアルミ材。 異辺Lアングルアルミ材15mm×5mm×1.5mmt×1M2本に昔使った同サイズ残材。 それに8mm×3MMボルト・同ナット。ぐらい。

 恐らく、作業の途中で必要な部品が出てくるでしょう!
 そして、端の始末のシミレーション、下の15mm×15mm×1.5mmt×1Mにステンレスメッシュを載せ、15mm×5mm×1.5mmt×1Mを被せてみました。

 実際はこんなにうまくいくとは思えません。 上から見ると...
 う~ん!養生に50cm×20cmに切った板を用意するようかな? ちょっと、前途多難な予感がする!!













[PR]
by moccinocraft | 2017-07-02 18:14 | AUDIO | Comments(0)

モジュラー・ステレオ

 先日、アナログオーディオのレコードプレイヤーのウエブの記事を見ていて、針圧のところでひっかかりました。 そういえば、昔のプレイヤーは確か二桁の針圧だったように覚えています、それも、モジュラー・ステレオの...

 一番最初に聴いたLPをかけたプレイヤーはそのモジュラー・ステレオで、確か小学4年生の時に初めて我が家に来たと思います。
 こんなんですね! うちのはビクター製。 隣町の電気屋から運ばれてきました。 もうかれこれうん十年前なので、現物の写真など持ち合わせていませんし、記憶も不確か! 上の写真のものよりグリル(サランネット部)が大きかったかな?!と。

 蓋も天板全部が開く豪華(?)タイプで、その天板だけ外して高校3年まで保存してありました。 何といっても、HIS MASTER VOICEのニッパ―君入りだったので!(おまけも、ニッパ―君の陶器フィギュアだったのです。)44待遠

 これとも違います。ただの1枚板で...

 ちょっと見て、気が付かれると思いますが、ターンテーブルが異様に厚い! ではなく、単にターンテーブル径が小さいだけ。 一般的なのは20cmほどだったと思いますね。

 それで、LPの30cmのレコードは入りきらないので、後ろにスリットが切ってあり、ターンテーブルにLPを載せると4,5cmは後ろのモジュラー・ステレオ外側にはみ出る仕組み。 それゆえ、モジュラー・ステレオは壁にぴったりくっつけて設置するのはNGでした。
 後ろのスリットが見えないかな?!

 ウチのはこれではなく...
 こういったタイプのアンプ部で、右の張り出しを極力抑えて、その右がLP収納部になっていました。

 最初、モジュラー・ステレオで検索したら...
 この手の画像ばっかりヒットしましたが、これはセパレート・ステレオの呼称だったと思います。 こちらはモジュラー・ステレオその後の商品。

 ウチで、モジュラー・ステレオが来て悦に入っていたら、同級生のうちではこのセパレート型を導入しました。 それもビクターのSAE型(つまみが全てスライド方式で、ボリュームとバランスがX軸Y軸交接のグラフィックデザイン型。 さらにとどめはトーンコントロールまでそのスライドボリューム式の5素子だったと思います。(マケタ!)44♡

 同級生のウチでそれを買う前に、小学校の担任の先生の家では、なんとパイオニアのセパレート・ステレオが鎮座まします状態で、これには興奮しました。

 何といっても高級感が違う!

 その後、ビクターのモジュラー・ステレオで我慢に我慢を重ねた結果... 初めての、コンポーネントステレオを買ってもらって(バイクとの交換条件で=バイクは当然所有していません!)、当時のオーディオの流行に手を染めていったわけです...

 続くかな?





[PR]
by moccinocraft | 2017-05-03 18:02 | AUDIO | Comments(0)
